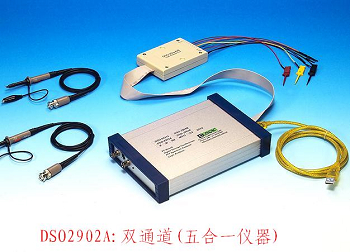

DSO2902A-G512 / DSO2902A-G2二通道组合仪器:：
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
效准间隔期 |
建议校准间隔期为一年 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
、延迟1→2
的测量DSO2902A-G512 / DSO2902A-G2二通道组合仪器:：
|
型号 |
DSO-2902A-G512K[1GMHz] |
DSO-2902A-G2
[1GMHz] |
注释 |
|
采样速率 |
所有通道1Sa/s 到 500MSa/s 1,2,5 步
单通道1G MSa/s 1,2,5 步
等效采样20 GSa/s |
内时钟 | |
|
外时钟 |
从 0 到150MHz,200Kohm//4pF, ±50VMax |
从D0通道 | |
|
记录长度 |
单通道时是:2K/8K/256K/ 2Mega
双通道时是:1K/8K/128K/ 1Mega |
点 | |
|
模拟通道 |
A1,A2 |
2通道 | |
|
输入带宽 |
DC- 170MHz |
BNC连接 | |
|
输入阻抗 |
1Mohm//15pF | ||
|
最大输入电压 |
±50v (瞬态100v ) | ||
|
模/数转换A/D |
8位分辨率, 两个通道同时采样 |
| |
|
灵敏度 |
10mv/每格 到 4v/每格 |
在探头 1:1 | |
|
触发电平 |
512级(由512条件触发) |
2级(由2条件触发) |
|
|
触发模式 |
边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART |
| |
|
触发源 |
CH1、CH2、Ext、AC Line、逻辑输出 |
| |
|
重复采样方式 |
直到20GHz |
| |
|
采样方式 |
实时采样＋等效采样 |
| |
|
平均值 |
所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择 |
| |
|
采样率和延迟时间精确度 |
±100 ppm（任何≥1 ms的时间间隔） |
| |
|
时间间隔（△T）测量精确度（满带宽） |
单次：±（1采样间隔时间+100 ppm×读数+0.6 ns） >16个平均值：±（1采样间隔时间+100 ppm×读数+0.4 ns） |
| |
|
光标显示 |
光标间电压差（△V） 光标间时间差（△T） △T的倒数（Hz）（1/△T）触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪 |
| |
|
频谱析FFT |
150MHz(快速富立叶变换) 七种窗函数,四种增益类型 |
| |
|
电子记数 |
最大7位半数字分辨率 |
| |
|
X-Y绘图 |
允许图形从一个通道到另一个通道 |
| |
|
数学运算 |
+, - |
| |
|
多窗口 |
有 |
| |
|
自动测量 |
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2 的测量 |
| |
|
操作 |
鼠标 |
| |
|
| |||
|
数字通道 |
D0-D7 (8个通道) [8个通道触发] |
逻辑分析
POD盒 | |
|
输入带宽 |
DC-100MHz |
| |
|
采样速率 |
500MHz |
| |
|
记录长度 |
1Mega/2Mega |
| |
|
输入阻抗 |
200Kohm//4pF |
| |
|
最大输入
电压 |
连续±50v (瞬态100v ) |
| |
|
门限电平 |
-1.8v ~~ +4.5v TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V |
由36mv步 | |
|
触发限定 |
0, 1, X (don't care) 设置对所有数字通道 |
| |
|
支持电源 |
DC适配器 5.4V/2.4A 耗电小于:14W |
| |
|
探头补偿器输出 |
输出电压（典型的）约3 V，峰-峰值≥1 MΩ负载时,频率（典型的）
1 kHz |
| |
|
温度范围 |
操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃ |
| |
|
湿度范围 |
+35 ℃以下：≤90％ , +35 ℃–+40 ℃：≤60％相对湿度 |
| |
|
海拔高度 |
操作3,000米以下,非操作15,000米以下 |
| |
|
与PC接口 |
USB1.1/2.0 |
| |
|
仪器重量 |
1.4公斤 |
| |
|
尺寸 |
230mm*135mm*35mm |
铝合金外壳 | |
|
附件 |
逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个. |
| |
|
效准间隔期 |
建议校准间隔期为一年 |
| |
